COLD FORMING MATERIALS

ML40MnB soğuk üzme tel

MATERIALSENGINEERINGCREATION GROUP

Ürün Merkezi / GB ulusal standardı / GB/T 5953.1

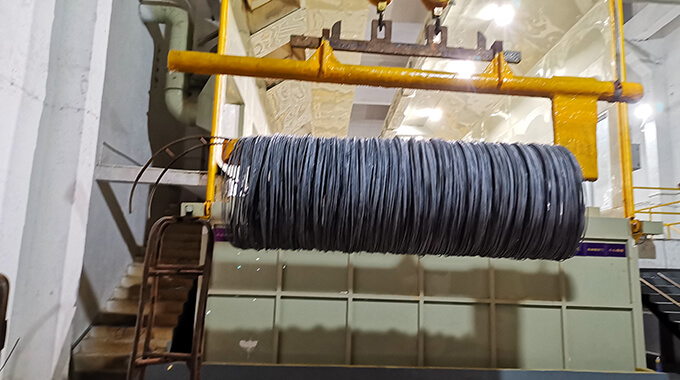

ML40MnB soğuk üzme tel

Tel çapı: 0.40-46mm

Çekme dayanımı: Lütfen teknik parametreler sayfasına bakın

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupCo, Ltd, yerli soğuk ve soğuk teller için bir kıyaslama şirketidir. Üretim yönetimi, ortalama 15 yıldan fazla endüstri tecrübesine sahiptir. Kooperatif müşterileri çoğunlukla küresel otomobil şirketlerinin birinci sınıf tedarikçileridir ve tüm hammaddeler tanınmış yerli çelik üreticilerinden gelmektedir. Tüm üretim siparişleri % 100 izlenebilir.

Teknik teslimat koşulları

: Soğuk çekme topu tavlama

: Tavlama soğuk çekme topu tavlama hafif çekme durumu-ASALD;

Yüzey kalitesi

- : Tel yüzey sürekli pürüzsüz

- : Dikiş, üst üste binme, çukurlar, çizikler ve çekme izleri yok

- : Pas yok

Uygulama endüstrisi

- : Otomotiv sektörü

- : Yapı Malzemeleri Sanayi

- : Makine ve ekipman endüstrisi

- : Diğer Sektörler

Case Study

Products & Service

Filmaşin

Asitle temizleme ve fosfatlama

Soğuk çekme

Küreselleştirme tavlaması

Kontrol et

Bitmiş ürün

1. Kimyasal bileşim

Kimyasal bileşim, kalite puanı % referans GB 28906-2012

2. Mekanik özellikler

Tablo 5 Bor içeren çelik telin mekanik özellikleri

Çelik kalitesi a	SALD			SA
Çelik kalitesi a	Çekme dayanımı Rm/ MPa	Kesit daralması Z/ %	Rockwell sertliği / HRB	Çekme dayanımı Rm/ MPa	Kesit daralması z %	Rockwell sertliği / HRB
ML20B	≤600	≥55	≤89	≤550	≥65	≤85
ML28B	≤620	≥55	≤90	≤570	≥65	≤87
ML35B	≤630	≥55	≤91	≤580	≥65	≤88
ML20MnB	≤630	≥55	≤91	≤580	≥65	≤88
ML30MnB	≤660	≥55	≤93	≤610	≥65	≤90
ML35MnB	≤680	≥55	≤94	≤630	≥65	≤91
ML40MnB	≤680	≥55	≤94	≤630	≥65	≤91
ML15MnVB	≤660	≥55	≤93	≤610	≥65	≤90
ML20MnVB	≤630	≥55	≤91	≤580	≥65	≤88
ML20MnTiB	≤630	≥55	≤91	≤580	≥65	≤88
Not: Çapı 3.00 mm’den küçük olan çelik teller için kesit daralması yalnızca referans amaçlıdır.
a Çelik kalitesinin kimyasal bileşimi için referans olarak bkz. GB/T 6478。

2.1 HD durumunda teslim edilen çelik telin mekanik özellikleri, arz ve talep tarafları arasındaki müzakere ile belirlenir.
2.2 nominal çapı 25'ten büyük değildir. 0mm 'lik bor içeren çelik telin teslim durumunun mekanik özellikleri Tablo 5 hükümlerine uygun olmalıdır.
2.3 Çelik tel düz veya parlama durumunda teslim edildiğinde, mekanik özellikler % 10 dalgalanmaya izin verir.
2.4 Nominal çapı 25.00mm 'den büyük olan çelik tellerin mekanik özellikleri, arz ve talep tarafları tarafından belirlenir.
2.5 Tabloda listelenmeyen markaların mekanik özellikleri, arz ve talep tarafları arasındaki müzakere ile belirlenir.
2.6 Üst dövme
Çelik tel numunesi, orijinal numunenin yüksekliğinin yarısına kadar soğuk bir şekilde dövülür ve yüzeyde çatlaklar veya çatlaklar olmamalıdır. İki taraf arasındaki anlaşma ile, orijinal numunenin yüksekliğinin üçte birine veya dörtte birine kadar dövülebilir.

3. Mikroskobik doku

Tablo 6 Karbondan arındırma tabakası derinliği için izin verilen aralık

Alıcının gereksinimlerine göre, bilyeli tavlama işlemi yapılan çelik tel ve sözleşmede belirtildiği gibi, bilyeli doku test edilebilir, yeterlilik seviyesi ve test yöntemi arz ve talep tarafları tarafından müzakere edilir.

Nominal tel çapı	Tam dekarbürizasyon derinliği	Toplam dekarbürizasyon derinliği
≤8.00	≤0.02	≤0.10
>8.00-15.0	≤0.02	≤0.15
>15.0-25.0	≤0.03	≤0.20
>25.0-45.0	Mutabakat ile	Mutabakat ile

3.1 Karbon giderme katmanı
Alıcının gereksinimlerine göre ve sözleşmede belirtildiği gibi, çelik tel yüzeyindeki karbon giderme katmanı, çelik tel-yan tam dekarbonizasyon katmanı ve toplam dekarbonizasyon katmanı (ferrit geçiş katmanı) için izin verilen derinlik aralığı Tablo 6'ya uygun olmalıdır. Karbon giderme katmanı için özel şartlar, arz ve talep tarafları tarafından belirlenir. Karbon içeriği daha büyük değildir 0.% 30 çelik tel için inceleme yöntemi arz ve talep tarafları tarafından müzakere edilir.
3.2 Karbon
Çelik tel yüzeyinde karbon artışı olmamalıdır. Tedarikçi garanti verebilirse, denetim yapılamaz.

4. yüzey kalitesi

4.1 Telin yüzeyi çatlak, yara izi, katlama, tabakalama, çekme ve pas olmadan pürüzsüz olmalıdır. Bununla birlikte, çap toleransının yarısını geçmeyen derinliğe, dışbükey yüzeylere, girintilere ve çiziklere sahip bireysel çukurlara izin verilir. Tavlama durumunda teslim edilen telin yüzeyi oksidasyona izin verir.
4.2 Çelik tel yüzey kaplama gereksinimleri, arz ve talep tarafları tarafından belirlenir.

Product Detail Technical Information Inspection Packaging
