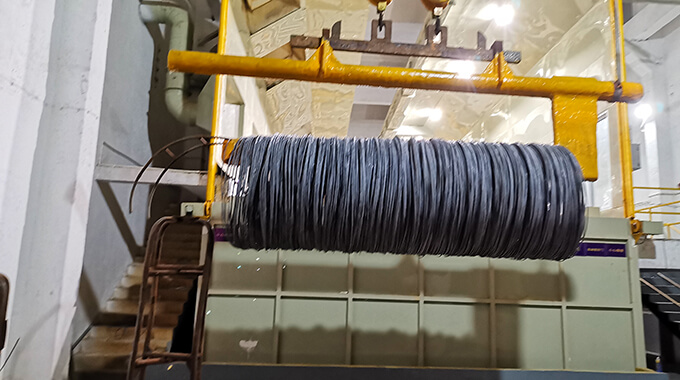

Swch38k Soğuk başlık şekillendirme için çelik tel

MATERIALSENGINEERINGCREATION GROUP

Ürün Merkezi / Jis standart / Jis g3507

Swch38k Soğuk başlık şekillendirme için çelik tel

Tel çapı: 0.40-46mm

Çekme mukavemeti: Lütfen teknik bilgi sayfasına bakın

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupÇin. Tüm yönetim ekibindeki soğuk başlık kaliteli çelik tellere odaklanan bir işletmede 20 yıllık tecrübeye sahip bir kıyaslama şirketidir. Otomotiv endüstrisinde birçok katmanlı bir tedarikçiyle iyi bir ilişkimiz var ve tüm tel tel marka çelik fabrikaları tarafından tedarik ediliyor. Tüm siparişler % 100 izlenebilir.

Teknik teslimat koşulları

Da süreci:

Yüzey kalitesi

- : Sürekli, pürüzsüz

- : Dikiş yok, örtüşme yok, çukurlar, çizikler, uzatma izi yok

- : Pas yok

Uygulamalı endüstri

- : Otomotiv endüstrisi

- : Inşaat

- : Makine ve ekipman endüstrisi

- : Diğer endüstriler

Vaka çalışması

Products & Service

Filmaşin

Asitle temizleme ve fosfatlama

Soğuk çekme

Küreselleştirme tavlaması

Muayene

Bitmiş ürünler

1. kimyasal bileşim

Tablo 1-kimyasal maddeler, birimler %

Çelik kalitesi	C	Si	Mn	P	S	Al	Sınıflandırma
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	Kaynar çeliğe eşdeğer çelik
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	Alüminyumla durgunlaştırılmış çelik
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	Durgunlaştırılmış çelik

Bu tablodaki tüm çelik tipleri % 0,30 cu, % 0,20 ni ve % 0,20 cr'yi geçmemelidir.

2. hattın mekanik özellikleri

Tablo 3 da işlemiyle hatların mekanik özellikleri

Çelik kalitesi	Çekme dayanımı N/mm²	Kesit daralması %	Sertlik (Referans) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

Açıklamalar 1. ürünün swch27k tipine swch6r olan ısıl işlem görmesi için kullanılan hat, alıcı taraflar arasındaki anlaşmaya göre tablo 3'teki değerden daha düşük çekme mukavemetinin alt sınırına sahip olabilir. 2. telin çapı 20 mm veya daha fazla olduğunda, diyafram tablo 3 değerinden 5 oranında azalır. 3 mm veya daha az, diyafram tanımlanmamıştır. 3 1n/mm2 = 1mpa

3. kömür derinliği-dekalinasyon

Tablo 4 ortalama dekalinasyon derinliği izin verilen sınırlar

Birim mm
Tel çapı	Ferritik dekarbürizasyon derinliği	Toplam dekarbürizasyon derinliği
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

Decarburying derinliği swch30k ve swch50k ile siparişin tanımlanması arasındaki çizgi durumunda, 10.3.1 'in testi yapılır ve ortalama decarburying derinliğinin izin verilen sınırı tablo 4'e uygundur. ancak, 32mm'den fazla çapa sahip bir hat, alıcı taraflar arasında bir anlaşmaya tabidir.

4. tel çapı ve diferansiyel sapma ödeneği

Tablo 5 tel çapı ve fark farkı ödeneği

Tel çapı	Tolerans	Ovallik
≤ 3	0-0.025	≤ 0.013
3 değerinden büyük, 6 değerine kadar (dahil)	0-0.030	≤ 0.015
6 değerinden büyük, 10 değerine kadar (dahil)	0-0.036	≤ 0.018
10 değerinden büyük, 18 değerine kadar (dahil)	0-0.043	≤ 0.022
18 değerinden büyük, 30 değerine kadar (dahil)	0-0.070	≤ 0.035
30 değerinden büyük, 40 değerine kadar (dahil)	0-0.100	≤ 0.050
40 değerinden büyük, 50 değerine kadar (dahil)	0-0.150	≤ 0.070
