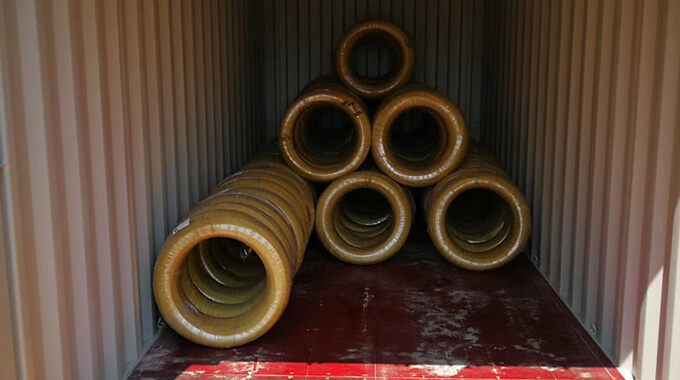

Swchb 620 Soğuk başlık şekillendirme için çelik tel

Tel çapı: 0.40-46mm

Çekme mukavemeti: Lütfen teknik bilgi sayfasına bakın

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupÇin. Tüm yönetim ekibindeki soğuk başlık kaliteli çelik tellere odaklanan bir işletmede 20 yıllık tecrübeye sahip bir kıyaslama şirketidir. Otomotiv endüstrisinde birçok katmanlı bir tedarikçiyle iyi bir ilişkimiz var ve tüm tel tel marka çelik fabrikaları tarafından tedarik ediliyor. Tüm siparişler % 100 izlenebilir.

Teknik teslimat koşulları

D süreci:

Da süreci:

Yüzey kalitesi

- : Sürekli, pürüzsüz

- : Dikiş yok, örtüşme yok, çukurlar, çizikler, uzatma izi yok

- : Pas yok

Uygulamalı endüstri

- : Otomotiv endüstrisi

- : Inşaat

- : Makine ve ekipman endüstrisi

- : Diğer endüstriler

Vaka çalışması

Products & Service

Filmaşin

Asitle temizleme ve fosfatlama

Soğuk çekme

Küreselleştirme tavlaması

Muayene

Bitmiş ürünler

1. kimyasal bileşim

Tablo 1-kimyasal maddeler, birimler %

		1. Tablo – Kimyasal bileşim
						Birim %
Çelik kalitesi	C	Si a）	Mn	P	S	B b）
SWRCHB223	0.20-0.26	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB237	0.34-0.40	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB320	0.17-0.23	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB323	0.20-0.26	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB331	0.28-0.34	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB334	0.31-0.37	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB420	0.17-0.23	0.10-0.35	0.80-1.10	≤0.030	≤0.030	≥0.0008
SWRCHB526	0.23-0.29	0.10-0.35	0.90-1.20	≤0.030	≤0.030	≥0.0008
SWRCHB620	0.17-0.23	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB623	0.20-0.26	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB726	0.23-0.29	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008
SWRCHB734	0.31-0.37	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008

Bu tablodaki tüm çelik tipleri % 0,30 cu, % 0,20 ni ve % 0,20 cr'yi geçmemelidir. Not a) si alt limit değeri, alıcı taraflar arasındaki anlaşma ile % 0,10 'dan az bir değere ayarlanabilir. B) b içeriği, alıcı taraflar arasındaki anlaşmaya bağlı olarak % 0,000 veya daha fazla olabilir.

2. inchance

Tablo 3 mesafe ve ateşleme ucundan sertlik

Çelik kalitesi	Su verilen uçtan uzaklık mm																Isıl işlem sıcaklığı ℃
Çelik kalitesi	Sertlik HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	Normalizasyon	Su verme
SWRCHB223	Üst sınır / Alt sınır	50 42	49 40	48 22	46 20	41 –	32 –	24 –	21 –	– –	– –	– –	– –	– –	– –	– –	900	875
SWRCHB237	Üst sınır / Alt sınır	58 50	58 47	57 37	55 26	52 21	46 –	38 –	32 –	26 –	24 –	23 –	21 –	– –	– –	– –	870	845
SWRCHB320	Üst sınır / Alt sınır	48 40	47 39	46 33	44 21	39 –	31 –	26 –	23 –	– –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB323	Üst sınır / Alt sınır	50 42	49 41	48 34	46 20	42 –	33 –	27 –	23 –	– –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB331	Üst sınır / Alt sınır	54 46	53 45	52 39	51 23	48 –	36 –	29 –	25 –	20 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB334	Üst sınır / Alt sınır	57 49	56 48	55 45	54 30	51 21	47 –	39 –	31 –	24 –	22 –	– –	– –	– –	– –	– –	870	845
SWRCHB420	Üst sınır / Alt sınır	48 40	48 38	47 32	45 22	41 –	35 –	30 –	27 –	22 –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB526	Üst sınır / Alt sınır	52 44	52 43	51 40	50 28	48 21	45 –	41 –	33 –	23 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB620	Üst sınır / Alt sınır	48 40	48 39	48 37	47 30	46 22	44 –	40 –	36 –	29 –	25 –	21 –	– –	– –	– –	– –	925	925
SWRCHB623	Üst sınır / Alt sınır	50 42	50 41	49 39	48 35	48 27	46 20	44 –	41 –	30 –	22 –	– –	– –	– –	– –	– –	900	870
SWRCHB726	Üst sınır / Alt sınır	52 44	52 43	52 42	51 40	50 34	49 27	48 23	45 20	36 –	27 –	23 –	20 –	– –	– –	– –	900	870
SWRCHB734	Üst sınır / Alt sınır	57 49	56 48	56 47	55 45	55 43	54 37	53 31	51 26	43 20	33 –	28 –	25 –	22 –	20 –	– –	870	845

3. hattın mekanik özellikleri

Tablo 4 d işlemiyle hatların mekanik özellikleri

D prosesi filmaşinin mekanik özellikleri
Çelik kalitesi	Çekme dayanımı N/mm2	Kesit daralması %	Sertlik HRB
SWCHB 223	≤750	≥45	≤100
SWCHB 320
SWCHB 323
SWCHB 420
SWCHB 526
SWCHB 620

20 mm veya daha fazla 1 tel çapı durumunda, diyafram tablo 2 değerinden 5 oranında azaltılmış bir değerdir. ayrıca, 3 mm veya daha az, diyafram belirtilmemiştir. 2 n/mm2 = 1mpa

Tablo 5 da süreci ile hatların mekanik özellikleri

DA prosesi filmaşinin mekanik özellikleri
Çelik kalitesi	Çekme dayanımı N/mm2	Kesit daralması %	Sertlik (Referans) HRB
SWCHB 223	≤610	≥55	≤93
SWCHB 237	≤670		≤96
SWCHB 320	≤600		≤92
SWCHB 323	≤610		≤93
SWCHB 331	≤630		≤94
SWCHB 334	≤650		≤95
SWCHB 420	≤600		≤92
SWCHB 526	≤650		≤95
SWCHB 620	≤630		≤94
SWCHB 623	≤640		≤95
SWCHB 726	≤650		≤95
SWCHB 734	≤680		≤97

20 mm veya daha fazla 1 tel çapı durumunda, diyafram tablo 2 değerinden 5 oranında azaltılmış bir değerdir. ayrıca, 3 mm veya daha az, diyafram belirtilmemiştir. 2 n/mm2 = 1mpa

4. kömür oluşumu derin

Tablo 6 ortalama dekalinasyon derinliği izin verilen sınırlar

Ortalama dekarbürizasyon derinliği
Tel çapı （mm）	Ferritik dekarbürizasyon derinliği	Toplam dekarbürizasyon derinliği
≤15	＜0.02	＜0.15
15＜d≤25	＜0.03	＜0.20
25＜d≤32	＜0.04	＜0.25

Decarburying derinliği swch30k ve swch50k ile siparişin tanımlanması arasındaki çizgi durumunda, 10.3.1 'in testi yapılır ve ortalama decarburying derinliğinin izin verilen sınırı tablo 4'e uygundur. ancak, 32mm'den fazla çapa sahip bir hat, alıcı taraflar arasında bir anlaşmaya tabidir.

5. tel çapı ve diferansiyel sapma ödeneği

Tablo 7 tel çapı ve fark farkı ödeneği

7. Tablo – Çap toleransı ve sapma
		Birim mm
Tel çapı	Tolerans	Ovallik
≤3	0-0.025	0.013
3<d≤6	0-0.030	0.013
6<d≤10	0-0.036	0.013
10<d≤18	0-0.043	0.013
18<d≤30	0-0.070	0.013
30<d≤40	0-0.100	0.013
40<d≤50	0-0.150	0.013
